Thi công trụ T1 Cáp treo Nữ Hoàng (Thành phố Hạ Long, tỉnh Quảng Ninh)

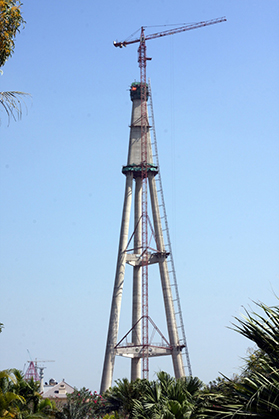

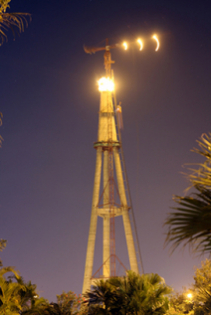

Ván khuôn trượt xiên:

Ba chân của trụ cáp T1 được thiết kế như tháp Eiffel, đường kính và chiều dầy của các chân trụ được thu dần theo chiều cao. Tại cao độ +123,00 m các chân trụ nhập thành 1 và tiếp tục thu nhỏ đến cao độ +184,00 m lại xoè ra với sàn đỉnh để đỡ cáp. Sau khi thi công xong chiều cao của trụ cáp là 188,88 m - Là trụ cáp cao nhất thế giới tại thời điểm hoàn thành.

Quá trình thi công thân tháp được chia thành 2 giai đoạn :

+ Giai đoạn 1:

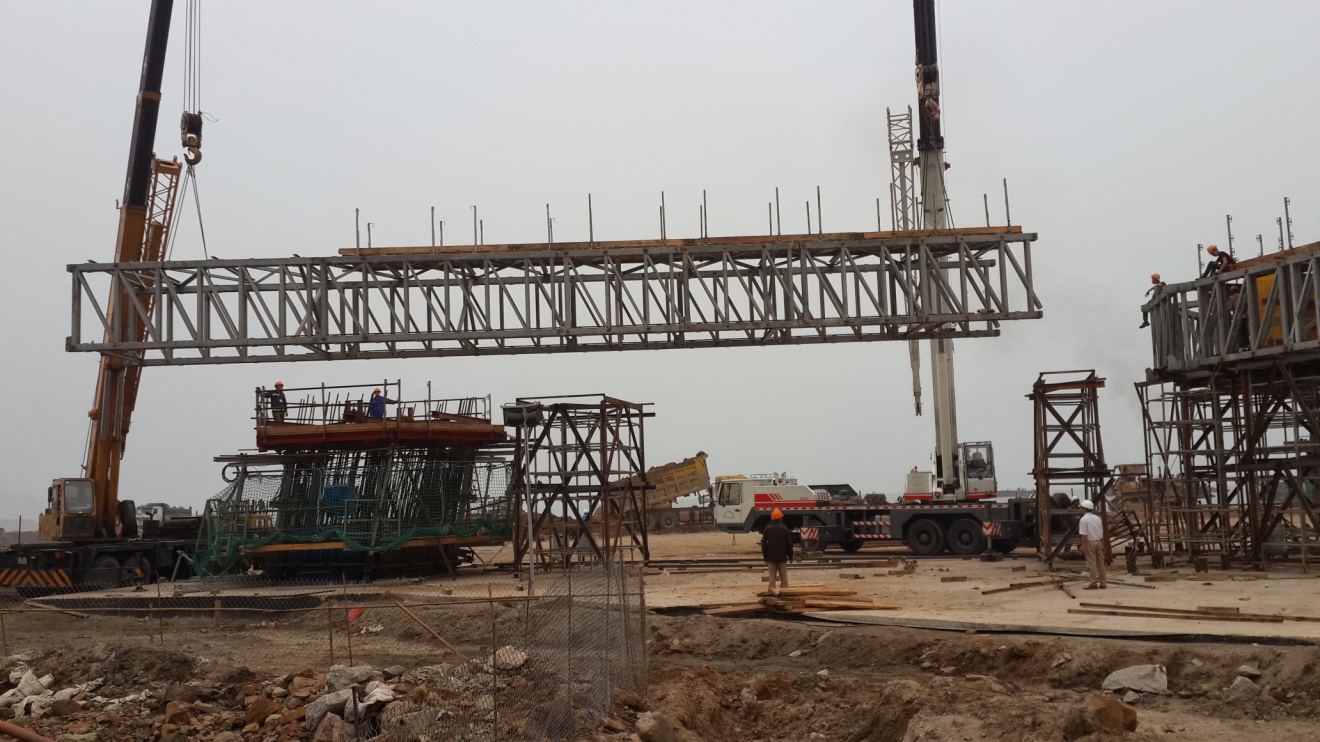

1. - Sử dụng 3 bộ ván khuôn trượt liên kết với nhau bằng hệ giàn sao để đảm bảo độ ổn định cho 3 chân trụ.

- Sử dụng 03 trụ dẫn hướng cao +58,00M để dẫn hướng cho hệ thống ván khuôn trượt không bị chuyển vị.

+ Giai đoạn 2:

- Sử dụng 1 bộ ván khuôn trượt thân trụ dạng tam giá bo tròn 3 góc. Lúc này trụ thẳng đứng, có thu dần kích thước và chiều dầy tường theo chiều cao.

Các công tác thi công đặc biệt:

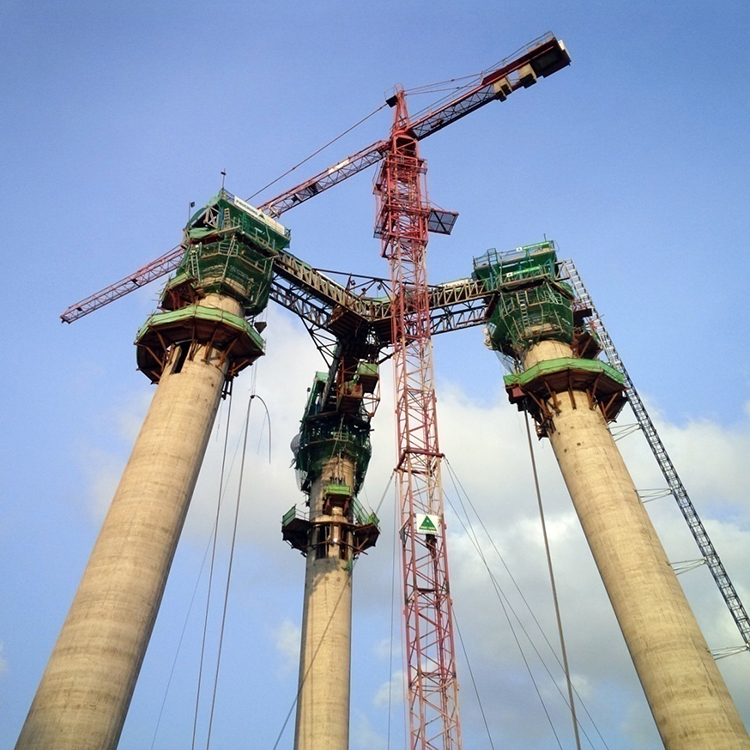

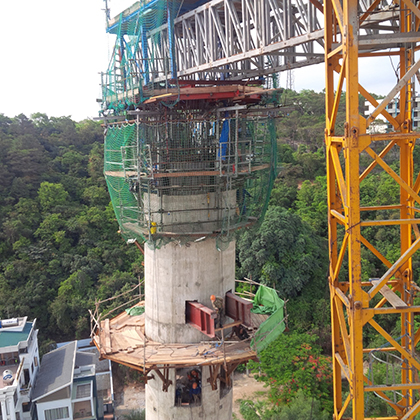

+ Nâng dầm liên kết các chân trụ cáp:

Các chân trụ cáp được liên kết với nhau bằng các dầm ngang (Cross Beam) tại cao độ +44,00 m và +84,00 m. Các dầm này có trọng lượng lần lượt khoảng 700 tấn và 400 tấn, đúc tại mặt đất và được kéo lên cao độ thiết kế rồi liên kết vào 3 chân trụ (Nhà thầu đã sử dụng 9 kích kéo tải trọng 500 tấn/1 kích để kéo dầm).

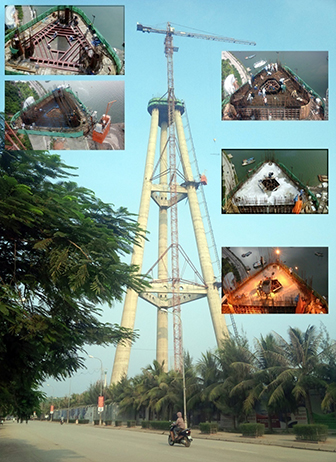

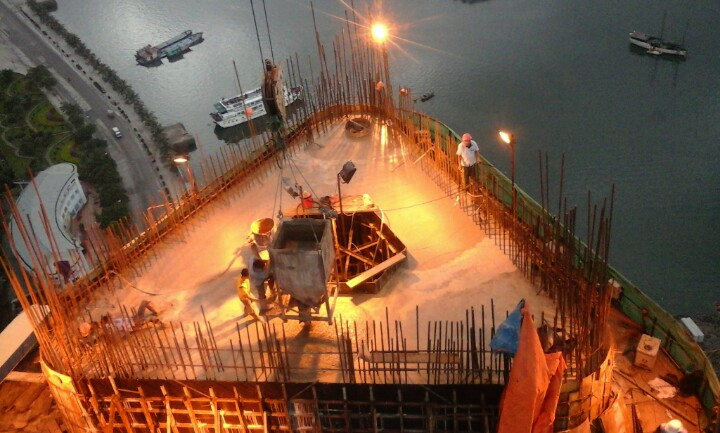

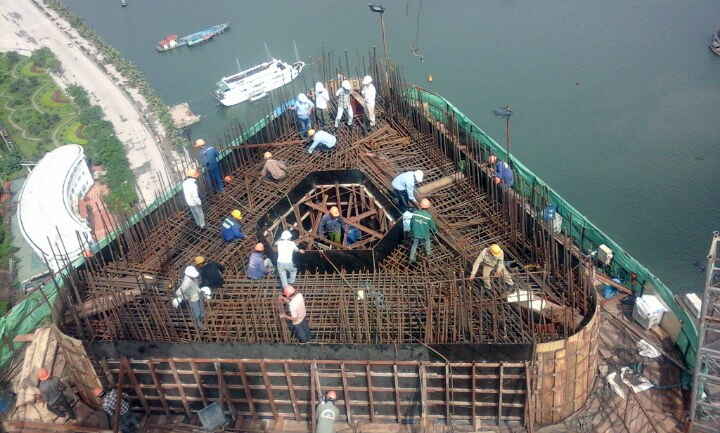

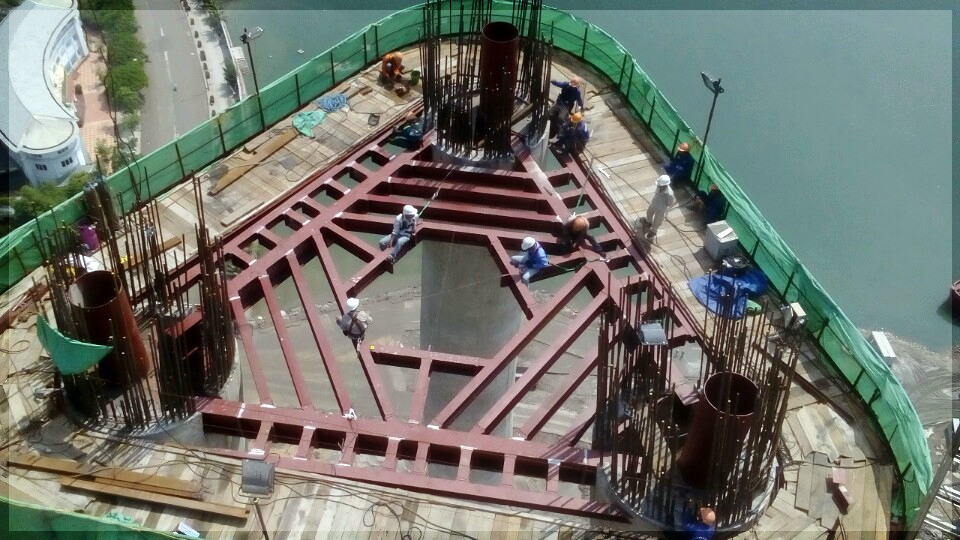

+ Thi công sàn +123m và sàn +184 m :

Với các thiết bị chuyên dụng và sự hỗ trợ của các chuyên gia Gleitbau, với đội ngũ cán bộ công nhân viên nhiều kinh nghiệm trong thi công ván khuôn trượt PHCONS đã thi công công trình An toàn, Chất lượng và đảm bảo Tiến độ chung của dự án.
